Сальниковые набивки используются в отраслях машиностроения и моторостроения. Применяют их для того, чтобы заполнить полость сальниковой камеры. Делается это для герметизации как подвижных, так и статических соединений у всевозможных аппаратов и машин.
От того, насколько правильно выбран тип этого элемента, зависит надежность и качество работы оборудования. Иными словами, его работоспособность.
Свойства этих элементов зависят от их структуры и состава вспомогательных элементов. По своему составу набивки разделяют на безасбестовые, (изготовленные на основе лубяного материала или хлопка) и асбестовые. Сухие (графитированные или чистые) и с пропиткой суспензией фторопласта, жировым или графитоклеевым составом. А так же армированные, преимущественно проволокой из латуни. Имеют различную структуру плетения сердечника, от однослойного до сквозного или многослойного. Поставляются на реализацию бухтами от 9-и до 25-и кг.

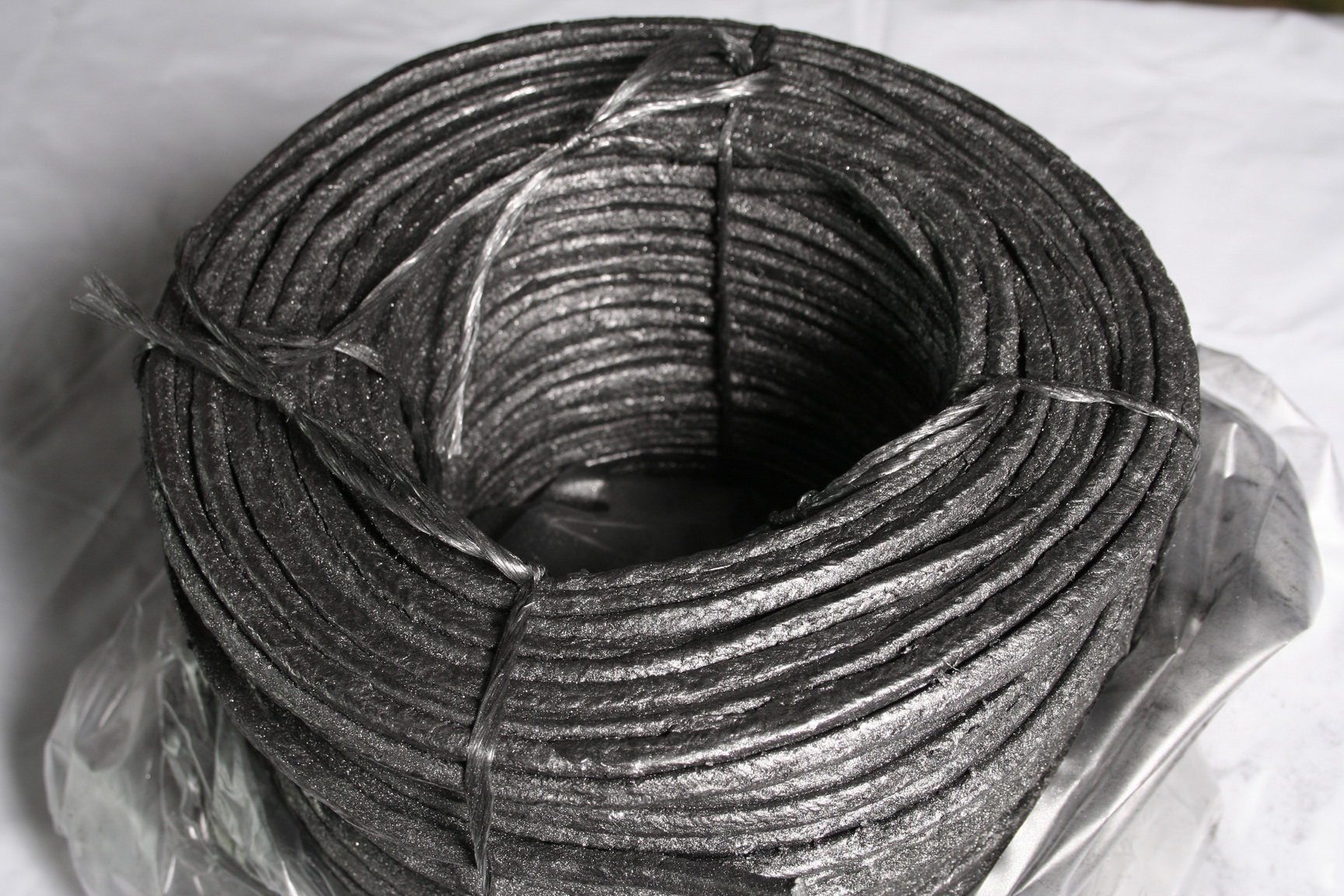

Сальниковая набивка НГФ описание
НГФ это набивка графитовая сальниковая с покрытием фторопластом. Изготавливается набивка нгф в виде гибкого жгута из графита, имеющего квадратное сечение в разрезе сквозного плетения, с оплетением одно или многослойным. Ряды диагонального обычного плетения насчитывают от двух до четырех по ТУ.
Применение набивки НГФ
- уплотняют на агрессивной среде реактора и реакторной печи
- уплотняют компенсаторы сальниковые трубопроводов от теплосети
- уплотняют центробежные валы и насосы плунжерные
- уплотняют арматурные штоки на любых агрессивных средах, а так же воде, газе, различных нефтепродуктах и паре
Основные свойства:
- большая устойчивость к перепадам и значениям температуры. В агрессивной среде и на открытом воздухе от минус двести до плюс пятьсот. В инертной обстановке до двух с половиной тысяч градусов Цельсия
- очень низкий, от 0.08 до 0.1 для графитовых и от 0.02 до 0.03 для пропитанных фторопластовой смесью, коэффициент трения
- сальниковая набивка нфг имеет отличную пластичность при обжатии, поэтому применяются даже в арматуре с ремонтными размерами штока
- применяется для уплотнения узловых соединений начиная от показателя линейной скорости 25м/с
- очень удобны в применении
- полностью экологически безопасны в связи с отсутствием в составе асбеста
Использование набивки нфг, как отдельно, так и комплектов с уплотнительными кольцами удобно, экономически выгодно и гарантирует долговечность соединения.
Плетеная из экспандированной фторопластовой ленты с сердечником из кисло-устойчивого стеклоровинга
Марка набивки, форма сечения, размер сечения, мм | Узел уплотнения | Рабочая среда | pH среды | t, ºC среды | Р МПа среды | Скорость скольжения |
---|---|---|---|---|---|---|
Плотность не менее 1,3 г/см³ |
|
|
|
|
|
|
|
|
|
