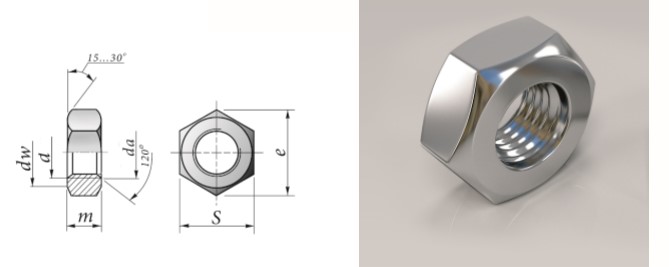

Гайка шестигранная выполнена в виде шестигранника правильной формы с отверстием в центре, в котором нарезана резьба соответствующего шага. Гайки бывают с оцинкованным покрытием или без покрытия (черные). Назначение: второй по популярности вид метрического крепежа после болта, применяют во многих сферах деятельности – машиностроении, строительстве, автомобильной промышленности, везде где требуется надежное и не дорогое крепление. Используют совместно с различными шайбами, с увеличенным полем или с обычным, узким полем, а так же с пружинной шайбой (гроверной).
Назначение: для всех отраслей народного хозяйства, для комплектации болтов.
Класс прочности: 6.0, 8.0, 10.0, 12.0
Марка стали: 10, 20, 35, 20Г2Р, 4,8; 5,8; 8,8; 10,9; 12,9; 40X,09Г2С, 12Х8H10Т и др.
|
Номинальный размер резьбы d |
1,6 |
2 |
2,5 |
3 |
(3,5) |
4 |
5 |
6 |
8 |
10 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
(27) |
30 |
36 |
42 |
48 |
|
|
Шаг резьбы |
крупный |
0,35 |
0,40 |
0,45 |
0,50 |
0,60 |
0,70 |
0,80 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
||||
|
мелкий |
- |
1 |
1,25 |
1,5 |
2 |
3 |
|||||||||||||||||
|

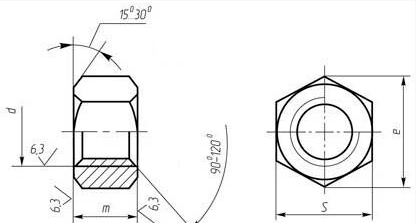

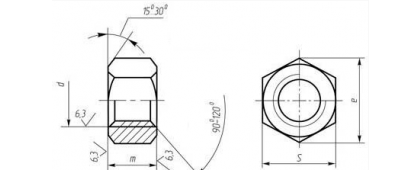

Размер «под ключ» S |
3,2 |
4,0 |
5,0 |
5,5 |
6 |
7 |
8 |
10 |
13 |
16 |
18 |
21 |
24 |
27 |
30 |
34 |
36 |
41 |
46 |
55 |
65 |
75 |
|
|
Диаметр описанной окружности е, не менее |
3,3 |
4,2 |
5,3 |
5,9 |
6,4 |
7,5 |
8,6 |
10,9 |
14,2 |
17,6 |
19,9 |
22,8 |
26,2 |
29,6 |
33,0 |
37,3 |
39,6 |
45,2 |
50,9 |
60,8 |
71,3 |
82,6 |
|
|
da |
не менее |
1,6 |
2 |
2,5 |
3 |
3,5 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
15 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
|
не более |
1,84 |
2,30 |
2,9 |
3,45 |
4,00 |
4,60 |
5,75 |
6,75 |
8,75 |
10,8 |
13,0 |
15,1 |
17,3 |
19,4 |
21,6 |
23,8 |
25,9 |
29,2 |
32,4 |
38,9 |
45,4 |
51,8 |
|
|
dw, не менее |
2,9 |
3,6 |
4,5 |
5,0 |
5,4 |
6,3 |
7,2 |
9,0 |
11,7 |
14,5 |
16,5 |
19,2 |
22,0 |
24,8 |
27,7 |
31,4 |
33,2 |
38,0 |
42,7 |
51,1 |
59,9 |
69,4 |
|
|
hw |
не более |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,8 |
||||||||||||||||
|
не менее |
0,10 |
0,15 |
0,20 |
0,25 |
|||||||||||||||||||
|
Высота m |
1,3 |
1,6 |
2,0 |
2,4 |
2,8 |
3,2 |
4,7 |
5,2 |
6,8 |
8,4 |
10,8 |
12,8 |
14,8 |
16,4 |
18 |
19,8 |
21,5 |
23,6 |
25,6 |
31 |
34 |
38 |
|
|
Номинальный диаметр резьбы d, мм |
Теоретическая масса 1000 шт. гаек, кг |
|---|---|
|
1,6 |
0,074 |
|
2 |
0,141 |
|
2,5 |
0,272 |
|
3 |
0,377 |
|
3,5 |
0,497 |
|
4 |
0,800 |
|
5 |
1,440 |
|
6 |
2,573 |
|
8 |
5,548 |
|
10 |
10,220 |
|
12 |
15,670 |
|
14 |
25,330 |
|
16 |
37,610 |
|
18 |
53,270 |
|
20 |
71,440 |
|
22 |
103,150 |
|
24 |
122,870 |
|
27 |
175,280 |
|
30 |
242,540 |
|
36 |
416,780 |
|
42 |
623,880 |
|
48 |
956,200 |
