Гайки высокопрочные ГОСТ Р 52645-2006

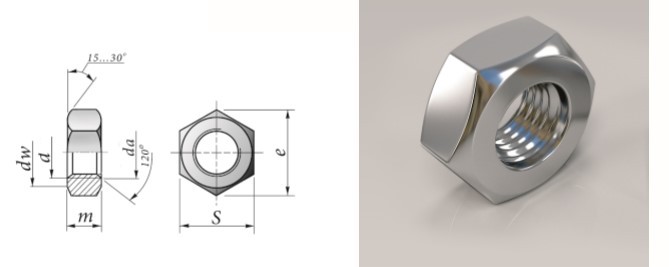

Шестигранные с увеличенным размером под ключ для металлических конструкций (ГОСТ Р 52645-2006 Исполнение 1; Исполнение 2).
Марка стали: 35, 40Х
Поле допуска резьбы: 6Н
Класс прочности: 10
Предназначены для использования в металлических конструкциях, применяемых в строительстве и машиностроении, эксплуатируемые в макроклиматических районах с умеренным (У) и холодным (ХЛ) климатом категории размещения. Используются совместно с болтами высокопрочными по ГОСТ Р 52644-2006 (ссылка)
Гайки высокопрочные ГОСТ Р 52645-2006

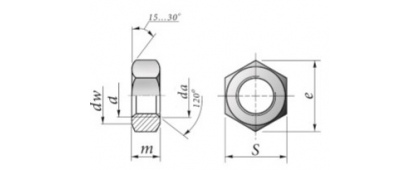

Шестигранные с увеличенным размером под ключ для металлических конструкций (ГОСТ Р 52645-2006 Исполнение 1; Исполнение 2).
Марка стали: 35, 40Х
Поле допуска резьбы: 6Н
Класс прочности: 10
|
d |
М16 |
М20 |
М22 |
М24 |
М27 |
М30 |
|
|
Шаг резьбы |
2,0 |
2,5 |
2,5 |
3,0 |
3,0 |
3,5 |
|
|
da |
не менее |
16 |
20 |
22 |
24 |
27 |
30 |
|
|
не более |
17,3 |
21,6 |
23,8 |
25,9 |
28,2 |
32,4 |
|
dw |
не более |
27 |
34 |
36 |
41 |
46 |
50 |
|
|
не более |
24,9 |
31,4 |
33,3 |
38,0 |
42,8 |
46,5 |
|
m* |
не более |
17,1/15,6 |
20,7/18,6 |
23,6/19,7 |
24,2/22,7 |
27,6/24,7 |
30,7/24,7 |
|
|
не более |
16,41/14,5 |
19,4/17,5 |
22,3/18,4 |
22,9/21,4 |
26,3/23,4 |
29,1/23,4 |
|
S |
не более |
27 |
34 |
36 |
41 |
46 |
50 |
|
|
не более |
26,16 |
33 |
35 |
40 |
45 |
49 |
|
e |
не менее |
29,6 |
37,29 |
39,55 |
45,2 |
50,85 |
55,37 |
*в числителе для гаек исп. 1
*в знаменателе для гаек исп. 2
|
Номинальный диаметр резьбы d, мм |
Т. масса 1000 шт. гаек. кг |
|
|
нормальная высота (исп.1) |
уменьшенная высота (исп.2) |
|
|
16 |
56 |
50 |
|
20 |
89 |
80 |
|
22 |
130 |
108 |
|
24 |
183 |
171 |
|
27 |
250 |
224 |
|
30 |
366 |
313 |
