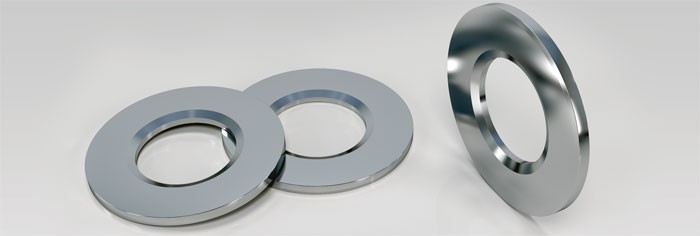

Шайбы к высокопрочным болтам для металлических конструкций
Шайбы предназначены для применения в соединениях с высокопрочными болтами и гайками с шестигранными головками с увеличенным размером под ключ с резьбой диаметром от M16 до M48.
Основные применяемые и используемые размеры в строительстве Д20, 24, 30.
Марка стали: 35, 40
Класс точности: С
Шайбы к высокопрочным болтам для металлических конструкций (ГОСТ Р 52646-2006)
Шайбы предназначены для применения в соединениях с высокопрочными болтами и гайками с шестигранными головками с увеличенным размером под ключ с резьбой диаметром от M16 до M48.
Марка стали: 35, 40
Класс точности: С

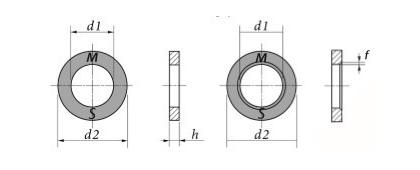

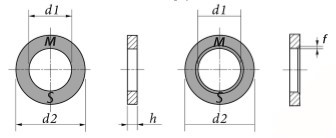

исполнение 1: М20-М30
исполнение 2: М16-М30
|
Номинальный диаметр резьбы болта, d |
Диаметр отверстия, d1 |
Наружный диаметр, d2; |
Толщина, h |
f |
Теоретическая масса шайб, 1000 шт., кг |
||||
|
не менее |
не более |
не менее |
не более |
не менее |
не более |
не более |
|||
|
Исполнение 2 |
М16 |
18,0 |
19,0 |
32,4 |
37,0 |
3,4 |
4,6 |
1,6 |
28,6 |
|
М20 |
22,0 |
23,0 |
40,4 |
44,0 |
4,4 |
5,6 |
2 |
39,9 |
|
|
М20 |
24,0 |
25,0 |
42,4 |
50,0 |
4,4 |
5,6 |
2 |
53,1 |
|
|
М24 |
26,0 |
27,0 |
48,4 |
56,0 |
4,4 |
5,6 |
2 |
68,2 |
|
|
М27 |
30,0 |
31,0 |
54,1 |
66,0 |
4,4 |
5,6 |
2,4 |
96,2 |
|
|
М30 |
33,0 |
35,0 |
58,1 |
68,0 |
5,4 |
6,6 |
2,4 |
96,3 |
|
|
Исполнение 1 |
М20 |
22,0 |
22,52 |
40,4 |
42,0 |
3,1 |
4,6 |
2,0 |
36,3 |
|
М22 |
24,0 |
24,52 |
42,4 |
44,0 |
3,4 |
4,6 |
2,0 |
39,9 |
|
|
М24 |
26,0 |
26,52 |
48,4 |
50,0 |
3,4 |
4,6 |
2,0 |
51,7 |
|
|
М27 |
30,0 |
30,52 |
54,1 |
56,0 |
3,4 |
4,6 |
2,4 |
63,4 |
|
|
М30 |
33,0 |
33,62 |
58,1 |
60,0 |
3,4 |
4,6 |
2,4 |
71,2 |
|
