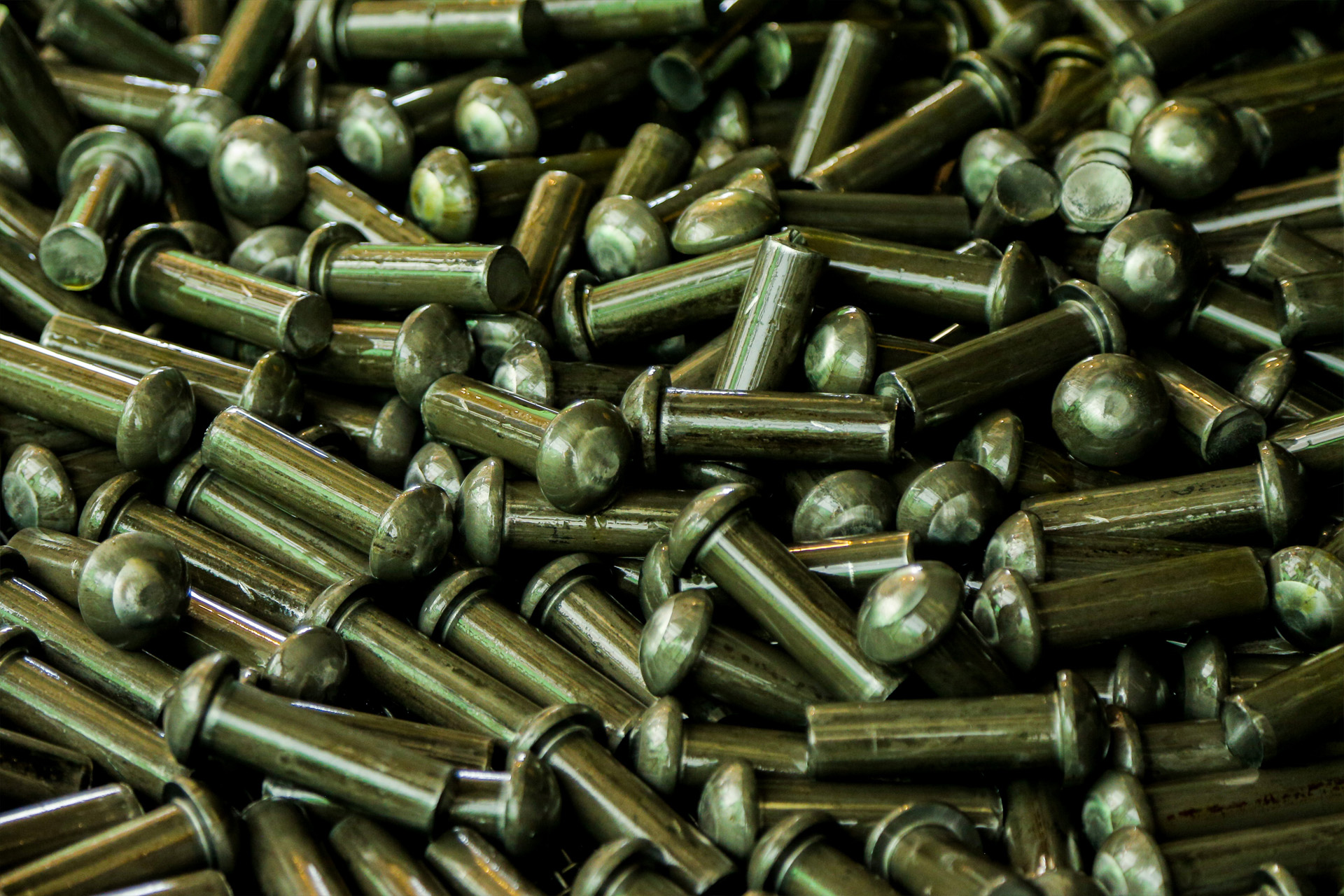

Заклепки – этот детали заклепочного соединения в виде круглого стержня или трубы, заканчивающиеся с одной стороны головкой. В процессе клепки с другой стороны образуется замыкающая (высадная) головка
Заклепки ГОСТ 10299-80
Изготавливаются из стали марки: 10 кп
Класс точности: В
|

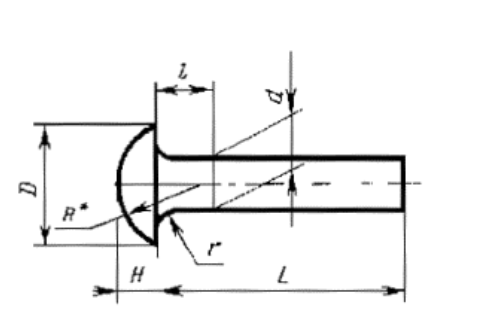

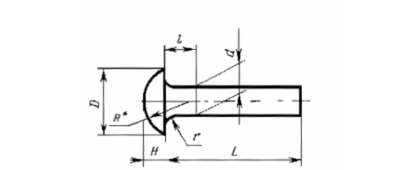

Диаметр стержня d |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
30 |
36 |
|
Диаметр головки D |
19 |
22 |
25 |
27 |
30 |
35 |
37 |
45 |
55 |
|
Высота головки Н |
7,2 |
8,4 |
9,5 |
11 |
12 |
13 |
16 |
20 |
24 |
|
Радиус под головкой r, не более |
0,8 |
1,0 |
1,2 |
1,6 |
|||||
|
Радиус сферы головки R |
9,8 |
11,4 |
13 |
13,8 |
15,4 |
18,3 |
18,7 |
22,7 |
27,8 |
|
Расстояние от основания головки до места замера диаметра l |
6 |
8 |
10 |
||||||
|
Длина L, мм |
|
||||||||
|
12 |
(14) |
16 |
(18) |
20 |
(22) |
21 |
30 |
36 |
|
|
18 |
25,50 |
|
|
|
|
|
|
|
|
|
20 |
27,28 |
39,11 |
53,33 |
|
|
|
|
|
|
|
22 |
29,05 |
41,53 |
56,49 |
|
|
|
|
|
|
|
24 |
30,83 |
43,94 |
59,65 |
|
|
|
|
|
|
|
26 |
32,61 |
46,36 |
62,80 |
|
|
|
|
|
|
|
28 |
34,38 |
48,78 |
65,96 |
86,07 |
|
|
|
|
|
|
30 |
36,16 |
51,19 |
69,12 |
90,07 |
|
|
|
|
|
|
32 |
37,93 |
53,61 |
72,27 |
94,06 |
|
|
|
|
|
|
34 |
39,71 |
56,03 |
75,43 |
98,06 |
124,2 |
|
|
|
|
|
36 |
41,48 |
58,44 |
78,59 |
102,10 |
129,1 |
|
|
|
|
|
38 |
43,26 |
60,86 |
81,74 |
106,04 |
134,0 |
171,4 |
|
|
|
|
40 |
45,03 |
63,28 |
84,90 |
110 |
139,0 |
177,3 |
226,2 |
|
|
|
42 |
46,81 |
65,69 |
88,06 |
114 |
143,9 |
192,3 |
233,3 |
|
|
|
45 |
49,47 |
69,32 |
92,80 |
120 |
151,3 |
201,2 |
244,0 |
|
|
|
48 |
52,14 |
72,95 |
97,53 |
126 |
158,7 |
207,2 |
254,6 |
|
|
|
50 |
53,91 |
75,36 |
100,70 |
130 |
163,6 |
213,1 |
261,8 |
|
|
|
52 |
55,69 |
77,78 |
103,80 |
134 |
168,6 |
222,1 |
268,9 |
|
|
|
55 |
58,35 |
81,40 |
108,60 |
140 |
176,0 |
231,1 |
279,5 |
462,7 |
719,7 |
|
58 |
61,02 |
85,03 |
113,30 |
146 |
183,3 |
237,0 |
290,6 |
481,5 |
743,7 |
|
60 |
62,79 |
87,45 |
116,50 |
150 |
188,3 |
251,9 |
297,3 |
490,5 |
759,7 |
|
65 |
67,23 |
93,49 |
124,40 |
160 |
200,6 |
266,9 |
315,0 |
518,2 |
799,6 |
|
70 |
71,67 |
99,53 |
132,20 |
170 |
213,0 |
281,8 |
332,8 |
546,0 |
839,6 |
|
75 |
76,11 |
105,60 |
140,10 |
180 |
225,3 |
296,7 |
350,5 |
573,7 |
879,5 |
|
80 |
80,55 |
111,60 |
148,00 |
190 |
237,6 |
311,6 |
368,3 |
601,5 |
919,6 |
|
85 |
84,99 |
117,70 |
155,90 |
200 |
250,0 |
326,5 |
386,0 |
629,2 |
959,4 |
|
90 |
89,43 |
123,70 |
163,80 |
210 |
262,3 |
341,5 |
403,8 |
657,0 |
999,4 |
|
95 |
93,86 |
129,70 |
171,70 |
220 |
274,6 |
356,4 |
421,6 |
684,7 |
1039,3 |
|
100 |
98,30 |
135,80 |
179,60 |
230 |
287,0 |
386,2 |
439,3 |
712,4 |
1079,3 |
|
110 |
107,20 |
147,90 |
195,40 |
250 |
311,6 |
416,1 |
474,8 |
769,9 |
1159,2 |
|
120 |
|
160,00 |
211,20 |
270 |
336,3 |
445,9 |
510,3 |
823,4 |
1239,1 |
|
130 |
|
172,00 |
226,90 |
290 |
360,9 |
475,7 |
545,8 |
878,9 |
1319,0 |
|
140 |
|
184,10 |
242,74 |
310 |
385,6 |
505,6 |
581,4 |
934,4 |
1398,9 |
|
150 |
|
|
|
|
410,2 |
535,6 |
616,9 |
989,9 |
1478,8 |
|
160 |
|
|
|
|
434,9 |
565,3 |
652,4 |
1045,4 |
1558,7 |
|
170 |
|
|
|
|
|
595,1 |
687,9 |
1100,9 |
1638,6 |
|
180 |
|
|
|
|
|
|
723,4 |
1156,3 |
1718,5 |
