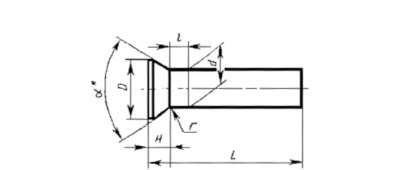

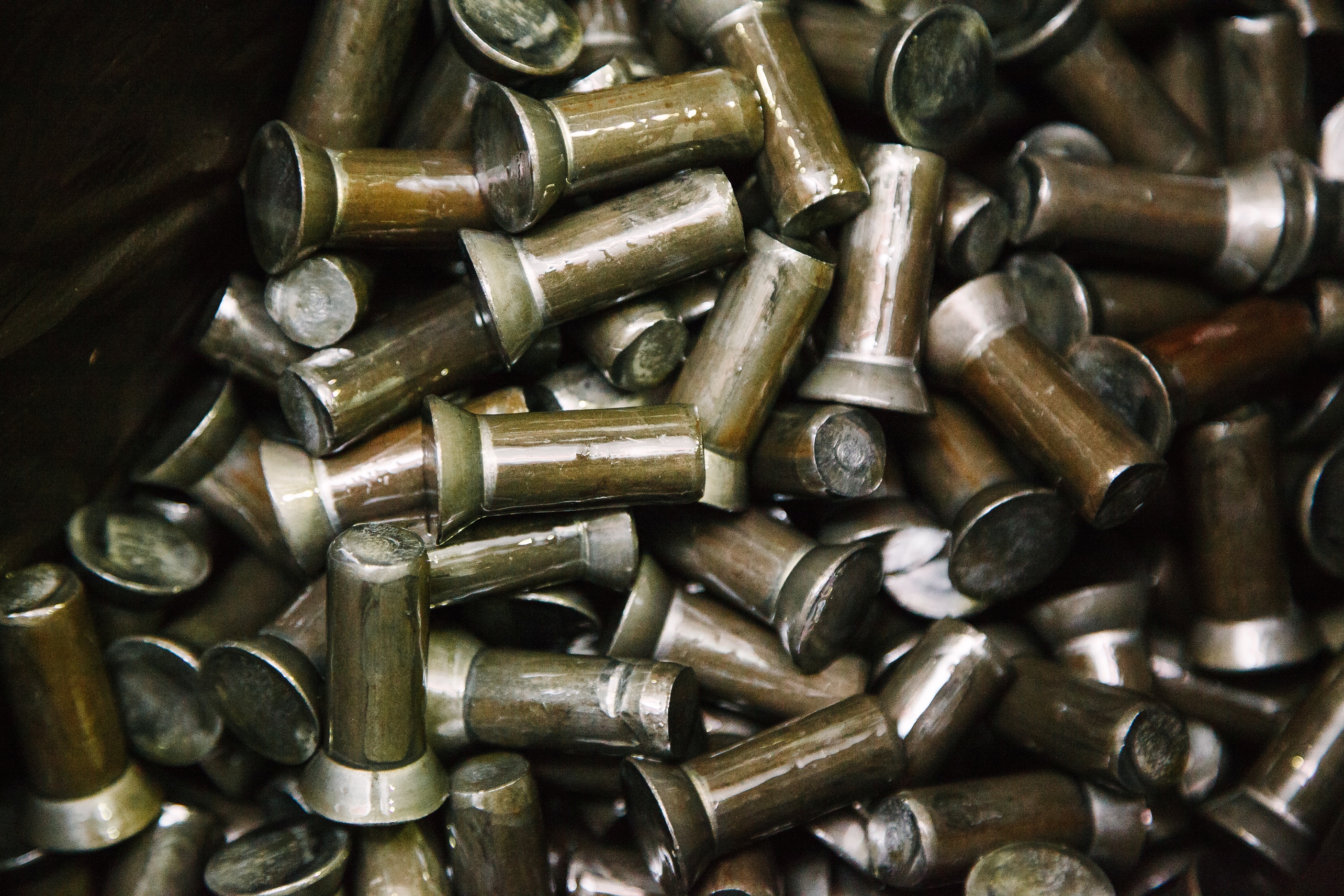

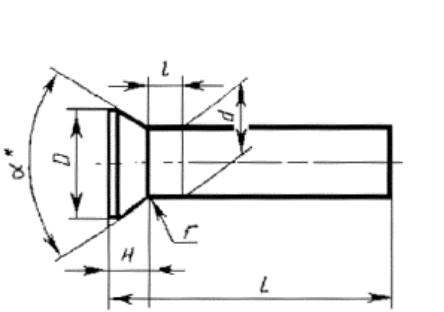

Заклепка с потайной головкой ГОСТ 10300-80

Заклепка с потайной головкой ГОСТ 10300-80

Уточнить цену

Заклепки – этот детали заклепочного соединения в виде круглого стержня или трубы, заканчивающиеся с одной стороны головкой. В процессе клепки с другой стороны образуется замыкающая (высадная) головка



- Заклепка с потайной головкой ГОСТ 10300-80 Аналог DIN 661

- Заклепки ГОСТ 10300-80 изготавливаются из стали марки:10кп



Класс точности: В

Диаметр стержня d

6

8

10

12

(14)

16

20

24

30

36

Диаметр головки D

 10,3

 13,9

 17

 20

24

30

36

41

49

Высота головки Н

2,4

3,2

4,8

5,6

6,8

7,2

9

11

14

16

Угол a

90°

75°

60°

45°

Радиус под головкой, r, не более

0,25

0,3

0,4

0,5

0,6

0,8

Расстояние от основания головки до места замера диаметра l

4

6

8

10





Теоретическая масса 1000 шт. заклепок, кг, при номинальном диаметре стержня d, мм



Длина L, мм

6

8

10

12

(14)

16

20

24

30

36

8

2,235

4,294

















9

2,457

4,689

















10

2,679

5,083

















12

3,123

5,478

















14

3,563

6,656

















16

4,007

7,445

13,41















18

4,451

8,234

14,64

19,93













20

4,895

9,023

15,88

21,70













22

5,309

9,812

17,11

23,48

33,67











24

5,783

10,603

18,34

25,26

36,09

44,36









26

6,227

11,391

19,58

27,03

38,51

47,52









28

6,671

12,180

20,81

28,81

40,93

50,68









30

7,115

12,969

22,04

30,58

43,34

53,83









32

7,559

13,758

23,28

32,36

45,76

56,99









34

8,002

14,547

24,51

34,13

48,18

60,15









36

8,446

15,337

25,74

35,91

50,59

63,30









38

8,890

16,126

26,97

37,68

53,01

66,46

106,4







40

9,334

16,915

28,21

39,46

55,43

69,62

111,4

164,4





42

9,778

17,704

29,44

41,24

57,84

72,77

116,3

171,5





45

10,444

18,888

31,29

43,90

61,47

77,51

123,7

182,2





48

11,110

20,072

33,14

46,56

65,09

82,24

131,1

192,8





50

11,554

20,861

34,37

48,34

67,51

85,40

136,0

199,9





52

11,998

21,650

35,61

50,11

69,93

88,56

140,9

207,0

319,8



55

12,663

22,834

37,46

52,78

73,55

93,29

148,3

217,7

336,4



58

13,329

24,017

39,31

55,44

77,18

98,03

155,7

228,3

353,0



60

13,773

24,806

40,54

57,22

79,60

101,18

160,7

235,4

364,1

529,9

65





43,62

61,66

85,64

109,07

173,0

253,2

391,9

569,9

70





46,70

66,09

91,68

116,97

185,3

270,9

419,6

609,8

75





49,79

70,53

97,72

124,85

197,7

288,7

447,4

649,8

80







74,97

103,80

132,75

210,0

306,5

475,1

689,7

85







79,41

109,80

140,64

222,3

324,2

502,9

729,7

90









115,80

148,53

234,7

341,9

530,6

769,9

95









121,90

156,42

247,0

359,6

558,4

809,6

100









127,90

164,32

259,3

377,5

586,1

849,5

110













284,0

413,0

641,6

929,4

120













308,6

448,5

697,1

1009,3

130













333,3

484,0

752,6

1089,2

140













358,0

519,5

808,0

1179,1

150













382,6

555,0

863,5

1249,0

160















590,6

919,0

1328,9

170















626,1

974,5

1408,8

180















661,6

1030,0

1488,8
